SXZT3160/500/219陶瓷泥漿柱塞泵

用途與說明

SXZT3160/500/219陶瓷泥漿柱塞泵

為立式雙缸瓷質柱塞泵。它分為定量和變量二種，是專為壓力輸送泥漿類工作介質而設計的。定量泵可用在噴霧干噪塔及其它壓力輸送埸合；變量泵可適應壓濾機脫水過程需流量壓力變化的要求。
該泵具有運行平穩、工作可靠、噪音低、壓力高（0—25kgf/cm2范圍內可調整為任意值），壓力波動小，體積小，重量輕，安裝、維修、操作極其方便，使用壽命長，尤其是變量泵能自動調節流量，它在低壓范圍內流量變化小，電動機功率隨壓力增加，當壓力升至某調定值后流量隨壓力的增加而減少，電機功率隨之減少。該泵用在壓濾機上與膈膜泵相比，泥料質量高，壓濾時間短，電耗降低30%。
該泵有定量和變量共二十種規格可供用戶選擇，該泵在工作時泵料應不含對泵的金屬和橡膠件產生腐蝕作用的物質，并不應含有長纖維或棒類雜質，顆粒也應不大于2毫米。
防腐蝕變量泵是集抽漿、加壓、遠距離送漿于一體的特點較適合于壓濾機及各種過濾裝置配套使用，省去污水處理工藝中的許多麻煩。

污水處理包括：化工污水、冶煉污水、電鍍污水、印染污水、皮革污水、制藥污水、釀造污水、環境污水。

XZT3160/500/219陶瓷泥漿柱塞泵特點

1、耐磨損:，柱塞是氧化鋁陶瓷燒制,經過精細磨制而成,硬度為HLC8.5以上，表面粗糙度0.4um。柱塞和輸送的物料無剪切運動. 適合輸送含沙子及有固體顆粒的物料。
2、自吸能力強：柱塞式抽真空方式，自吸能力4-8米（物料比重決定吸程變化）
3、可調恒壓自動變量：柱塞泥漿泵的工作壓力可調，在0-20公斤范圍內任意調整，調整好的壓力不會因為泵的輸出流量變化而改變，將維持設定壓力不變，即使把正在運行泵        的出口關死壓力也不會改變。（變化不      能超過泵的較大流量,流量可以為零）
4、高壓高效：普通型號較大壓力20公斤.在壓力≥5公斤流量相同時柱塞泥漿泵電機功率相比其他類型泵小1到2個型號。
5 、操作簡單：壓力調整只需擰緊或放松調壓閥即可，調整好壓力后鎖緊，以后無需再調。
6、使用成本低:泵的易損件為閥片和柱塞密封.更換周期陶瓷泥漿3-6個月一次, 市政污泥6-12個月.
7、使用壽命長：使用壽命至少15年。
8、定制生產:根據每個用戶的實際工況要求，靈活配置，定制較適合客戶生產需求的產品。

sxzt3160/500/219陶瓷泥漿柱塞泵

結構及原理

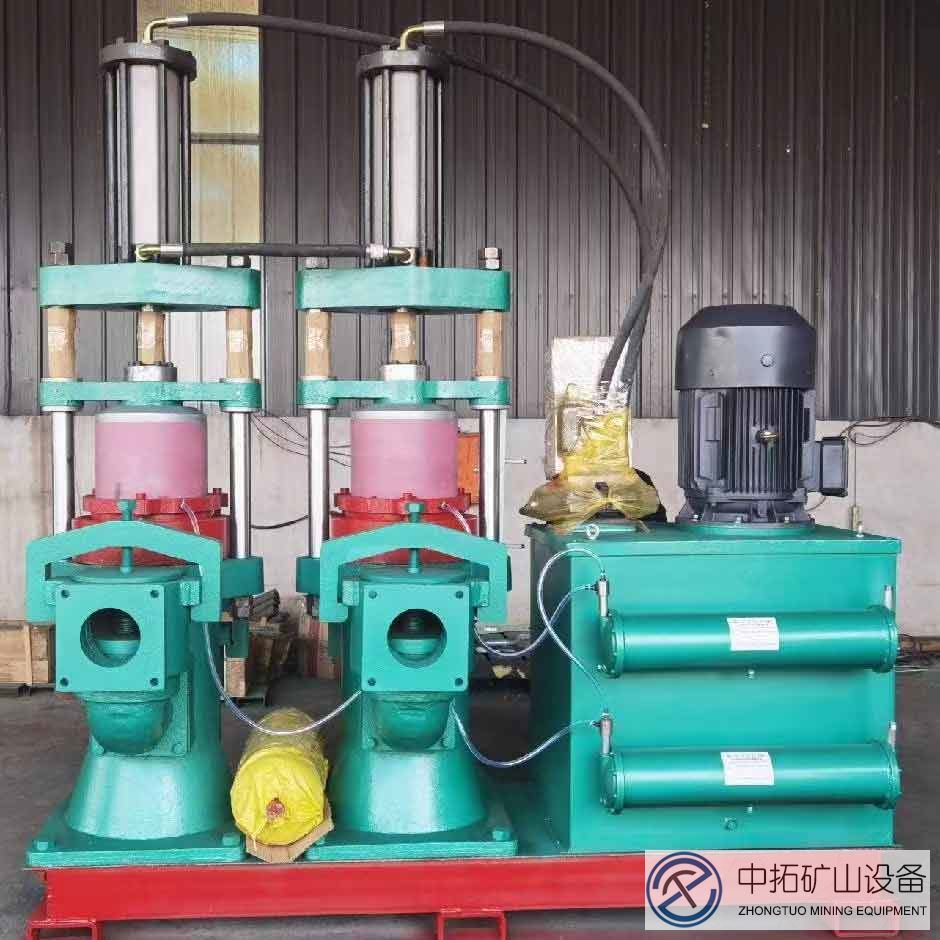

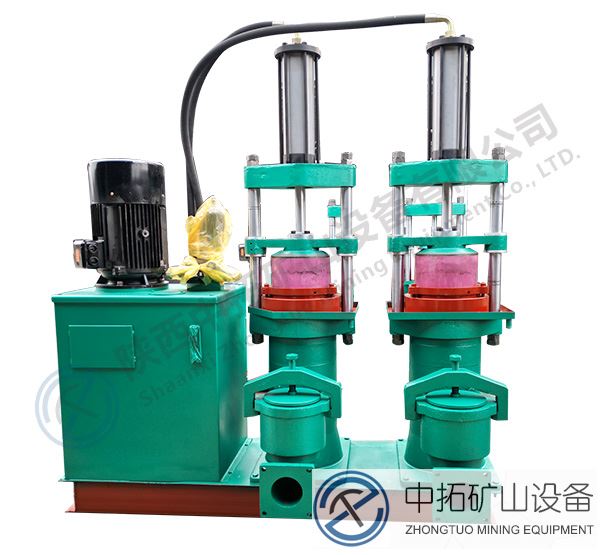

該泵采用液壓傳動，在總體結構上由電氣箱部分、油箱部分、動力油缸和陶瓷柱塞三部分組成（見附圖）。
陶瓷柱塞泵部分由缸體、瓷質柱塞、密封填料、進出漿閥、空氣穩壓罐等部件組成。
動力油缸與柱塞泵通過導向桿、活塞桿及橫梁連成一體，作為主機部分液壓傳動系統中的換向架、單向行程閥（補油閥）及撞鐵附與主機上。
油箱部分由油箱、油泵、集成塊等零部件組成，電氣箱附與油箱上，液壓油在回路中設有冷卻器，用水冷卻油溫。

兩油缸串聯在油路中，依靠補油系統保證油缸活塞的動作準確穩定

安裝與維護

（1）將泵放在混凝土基礎上，校正水平，用地腳螺栓固定,以泵正常運行時不晃動為準。為方便更換液壓油和沖洗管路，基礎應高出地面10cm,四周設排水溝。參照安裝基礎圖。
（2）清理凈進出漿口法蘭端面，密封〝O〞型圈黃油粘與密封溝槽，緊固。注：進出方向（低進高出）。
（3）進出漿管法蘭口加裝減震節，合理布置進出漿管路，清洗水管路，冷卻水管路。2.使用注：使用時輸送介質中的固體顆粒不得大于2mm,壓力波動小于或等于0.2MPa。
（1）準備工作：
①檢查各部件緊固情況。
②檢查油箱油位，液位計2／3處為準。夏季用N46號優質抗磨液壓油，冬季用N32號優質抗磨液壓油。
③檢查壓力表量程，液壓站用0-25MPa耐震壓力表，穩壓罐用0-6MPa耐震壓力表。
④滑動部件加油嘴加潤滑油，每班加一次。
⑤檢查冷卻器及柱塞冷卻水連接管，冷卻水應是干凈自來水，調節柱塞冷卻水適量;冷卻器進出水口采用軟管連接，保證足夠水量降低油溫，以便清理排水。冬季排空冷卻器存水。
⑥檢查進出漿閥開關。
⑦確認加足液壓油后，檢查電機轉向是否與標記一致（一般順時針）。

用途/應用領域

中拓液壓陶瓷高效節能柱塞泵可用于化工、冶金、石油、印染、陶瓷、食品、制藥、建材、環保、煤炭、金屬及非金屬礦等行業。如：

陶瓷、電磁、電子、磁材漿料；水煤漿、高嶺土、冶金保護材料等金屬、非金屬礦漿；印染、皮革、造紙、電鍍、打樁、制沙、鉆井、尾礦、煤泥等污泥；河道、湖泊淤泥及城市污泥；養殖糞便，沼氣沼渣；食品漿料，制藥、化工漿料；電池漿料等。
