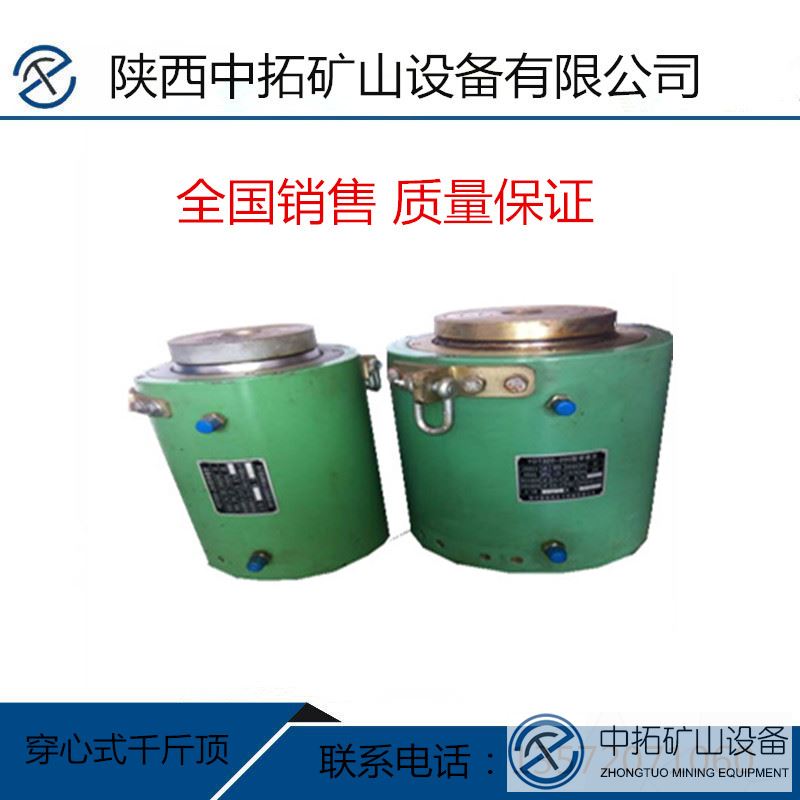

穿心式千斤頂

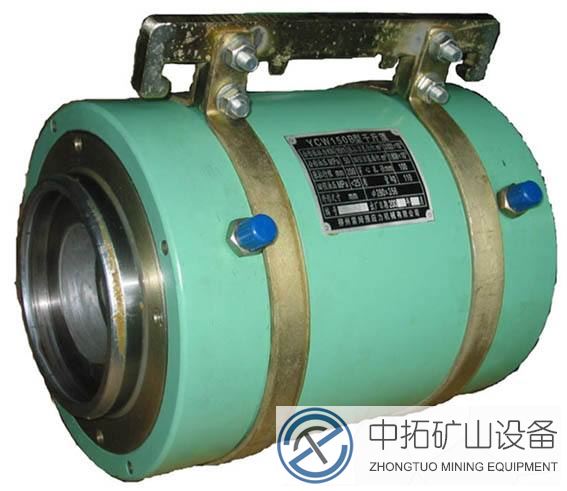

YCW系列輕型千斤頂是一種通用型預應力用穿心式千斤頂，使用于各種鋼絞線錨具的張拉作業。廣泛應用于后張法的大型建筑物、結構物、預應力混凝土橋梁、巖石錨固、水工結構、地基錨固等重大工程。本千斤頂主要零件采用高強度鋼材制成，具有結構緊湊、重量輕、體積小的特點，軸向長度短、鋼絞線預留張拉長度短，可節約鋼

陜西橋梁施工設備廠家

一、參數

型號

公稱張拉力(KN)

公稱油壓(MPa)

張拉活塞面積(㎡)

回程活塞面積(㎡)

回程油壓(MPa)

穿心孔徑

張拉行程

主機質量

主機外形尺寸

定位螺母止口尺寸

活塞止口尺寸

活塞直徑尺寸

兩瑞螺牙

YCW60B-200

600

1.155×10-2

0.589×10-2

≤25

φ60

200

φ177×322

φ102

φ90

YCW80B-200

800

1.508×10-2

0.683×10-2

≤25

φ65

200

φ199×340

φ110

φ95

YCW100G-200B

974

1.91×10-2

0.787×10-2

≤25

φ78

200

φ216×353

φ150

φ130

YCW150G-200B

1511

3.024×10-2

1.610×10-2

≤25

φ102

200

117

φ280×366

φ170

φ156

φ230

M240×3

YCW200G-200B

1960

3.770×10-2

2.17×10-2

≤25

φ120

200

145

φ310×370

φ196

φ176

φ260

YCW250G-200B

2479

4.595×10-2

2.804×10-2

≤25

φ140

200

175

φ350×370

φ210

φ186

φ290

M300×3

YCW300G-200B

3000

5.773×10-2

3.134×10-2

≤25

φ146

200

217

φ385×370

φ250

φ196

YCW350G-200B

3497

6.480×10-2

3.464×10-2

≤25

φ175

200

258

φ410×390

φ252

YCW400G-200B

3957

7.611×10-2

4.595×10-2

≤25

φ175

200

315

φ440×390

φ252

YCW460G-200B

4642

9.102×10-2

5.498×10-2

≤25

φ180

200

380

φ470×400

φ280

φ272

YCW500G-200B

4924

10.05×10-2

4.775×10-2

≤25

φ196

200

405

φ490×423

φ302

YCW600G-200B

6050

11.210×10-2

6.825×10-2

≤25

φ196

200

590

φ530×443

φ302

YCW650G-200B

6500

14.33×10-2

6.291×10-2

≤25

φ215

200

617

φ575×465

φ302

φ362

二、使用方法

1、準備工作：
首先應了解工程設計中對預應力束的張拉要求，例如每束鋼絞線的根數，標準強度，橫截面積數值，控制應力δk，要求的張拉伸長值，錨具的回縮值等，然后根據“油壓值—輸出力”標定值確定δk 時的時時時節時的油壓值。
2、千斤頂和錨具的安裝：（見圖2：安裝方法及液壓系統圖）
（1）將鋼絞線穿入結構物的預留廊道，在張拉端要求鋼絲束的外露長度比千斤頂?shù)墓ぷ鏖L度長出200—250mm.鋼絞線必須用簿片砂輪機切后不得散頭，也不得出現“毛頭”，以免穿孔困難。
（2）把工作錨板的鋼絲束端部套上，并推至錨墊板處，對準止口固定。
（3）安裝工作錨夾片：安裝夾片之前先用鋼圈把每付夾片箍在一起，然后沿鋼絞線將其推入錨板的錐孔中，用手推至不動即可。
（4）安裝限位板：限位板根據工作錨板設計，與錨板的孔相對應配合。
（5）安裝千斤頂：先將鋼絞線束端部用鐵絲銷加捆扎，即可將千斤頂?shù)跗饋泶┨自阡撌希⑶Ы镯斍岸松w支承口套在限位板的外面。這時千斤頂即可同軸對中。
（6）將工具錨安裝在活塞端部的支承止口上。
3、張拉
（1）安裝如圖2所示，將B路截止閥（回油閥）打開，A路截止閥關閉，啟動油泵，向張拉缸供油進行張拉。同時調節節流閥，以控制油壓高低和張拉速度。
（2）在活塞外伸時，工具錨中的夾片可自行夾緊鋼絞線。工作錨中的夾片此時受限位板的限制，只可被帶出到限位尺寸即自行停止。
（3）當張拉達到工藝技術要求時，應將節流閥回旋，即停止向A路供油，然后輕回截止閥（回油閥），A路壓力降至零點。由于鋼絞線的回縮，活塞將被拉回若干毫米，這時工作錨的夾片被帶入錨板內而自行夾緊。
（4）B路關閉截止閥，節流閥控制升壓，活塞回程，留10—20毫米稍回節流閥，使活塞到位時壓力不大于25MPa，然后打開截止閥，B路壓力降到零點，關閉電源停機。
